Hot Tip, Sprue Gate, Valve Gate: phân biệt để đặt đúng linh kiện
Cơ chế đóng gate quyết định chi tiết cần đối chiếu. Không coi mọi chóp phun là kim van hoặc mặc định các kiểu gate thay thế được cho nhau.
Vì sao cần biết kiểu gate khi thay linh kiện?
Tên kiểu gate giúp nhận diện nhiệm vụ của đầu phun và chi tiết đầu ra. Nếu chỉ gửi một đầu chóp rồi yêu cầu “làm giống”, người gia công chưa biết đây là chi tiết cố định, phần tạo cuống hay bộ phận phối hợp với kim van. Sự khác biệt đó ảnh hưởng đến mặt tiếp xúc, phần dẫn hướng và cách đối chiếu bản vẽ.
Bài viết tập trung vào việc đặt đúng linh kiện đầu phun, không thay thế công việc thiết kế khuôn hoặc xác nhận khả năng tương thích của một bộ sản phẩm với mọi hệ Hot Runner.
Ba cách gọi thường gặp
| Cấu hình | Điểm cần hiểu | Chi tiết cần đối chiếu khi thay |
|---|---|---|
| Hot Tip / Tip Gate | Có chóp phun; việc đóng gate liên quan trạng thái nhiệt của nhựa tại vùng gate theo thiết kế | Hình học chóp, vị trí lắp, mặt tiếp xúc và vùng nhận nhiệt |
| Sprue Gate | Cấu hình đường vào tạo cuống theo thiết kế khuôn, thường không có kim van đóng chủ động | Lỗ dẫn, vùng cuống, kích thước tiếp giáp và chi tiết liên quan |
| Valve Gate | Có kim van chuyển động để đóng mở gate bằng cơ cấu chấp hành | Kim, dẫn hướng, bề mặt kín, hành trình và cơ cấu vận hành |
Hot Tip và Sprue Gate không nên bị hiểu thành hai tên thương mại có thể đổi cho nhau tùy ý. Tương tự, Valve Gate không chỉ là một đầu tip có hình dạng khác: nó có thêm bộ phận chuyển động và các yêu cầu lắp ghép tương ứng.
Thay chóp phun: điều gì cần giữ đúng?
Với chóp phun cố định, người đặt cần đối chiếu đường kính, góc côn, lỗ dẫn, chiều sâu lắp và phần ren. Các bề mặt này quyết định vị trí của chi tiết trong cả cụm. Thông tin nhiệt và vật liệu công nghệ cũng cần được cung cấp để người tư vấn đánh giá yêu cầu vật liệu và phần gia nhiệt liên quan.
Không mài lại chóp, tự tăng chiều sâu lắp hoặc thay đổi góc côn để xử lý dấu gate khi chưa có đánh giá kỹ thuật. Một chi tiết “lắp vào được” chưa chắc đúng điều kiện làm việc.
Thay kim van: ảnh đầu nhọn chưa đủ
Kim van cần được nhận dạng từ bản vẽ và chức năng vận hành. Ngoài hình dạng phần đầu, phải xác định vùng dẫn hướng, cách ghép với cơ cấu chấp hành và các bề mặt làm việc theo hồ sơ hệ thống. Không dùng từ “kim phun” trong báo giá thay cho những thông tin này.

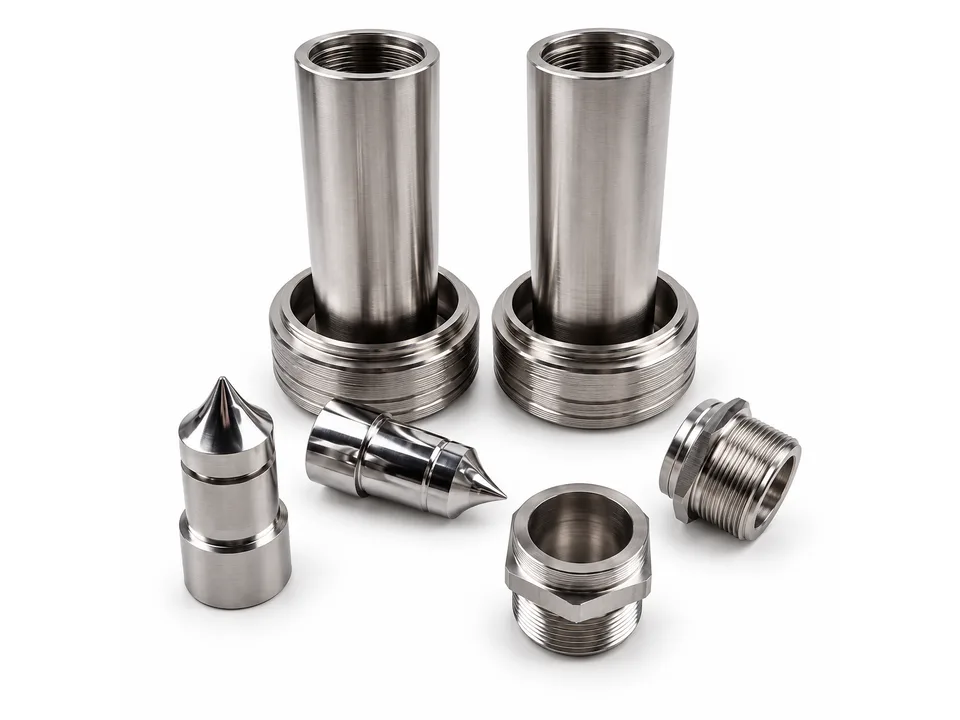

Ảnh bộ đầu phun, chóp và ống bọc Tân Hoàng Long giới thiệu không tự xác nhận có kim van chuyển động. Nếu yêu cầu của bạn là valve pin, hãy ghi rõ và gửi bản vẽ/mẫu phù hợp để đối chiếu riêng.
Đừng bỏ qua ống bọc, đầu nối và điện trở
Chi tiết đầu ra hoạt động cùng thân đầu phun, ống bọc và phần cấp nhiệt. Khi thay một phần, nên kiểm tra cả vị trí tựa, ren ghép và không gian lắp của những phần còn lại. Nếu cần đặt điện trở lò xo đi kèm, phải cung cấp đường kính thân lắp, chiều dài vùng nóng, dây ra và yêu cầu điện được xác nhận.
Không áp dụng một kết luận như “loại gate này luôn tốt hơn” cho mọi thiết bị. Với nhu cầu thay phụ tùng, tiêu chí trước tiên là đúng chức năng và đúng hồ sơ của cụm đang sử dụng.
Checklist trao đổi linh kiện
- Hệ thống đang dùng kiểu gate nào theo tài liệu máy/khuôn?
- Cần thay thân nozzle, chóp phun, kim van, ống bọc hay đầu nối?
- Chi tiết có mã hoặc bản vẽ để đối chiếu không?
- Kích thước, ren và bề mặt tiếp xúc nào cần giữ đúng?
- Có thay điện trở hoặc cảm biến cùng lúc không?
- Vật liệu công nghệ và điều kiện làm việc đã được xác nhận chưa?
Nếu chưa trả lời được, hãy gửi ảnh toàn cụm và mô tả phần cần thay. Việc tháo lắp hoặc thử sau thay thế cần tuân thủ quy trình OEM và được thực hiện bởi người có chuyên môn.
Đọc thêm và nguồn đối chiếu
Xem nhận diện các chi tiết đầu phun và kiểm tra trước khi thay linh kiện.
- EWIKON — Hot runner nozzles: các lựa chọn tip, valve gating, đường dẫn mở và gate bushing của hãng.
- Husky — Hot Runner Fundamentals: khác biệt nguyên lý giữa đóng gate theo nhiệt và kim van cơ khí.
Thông tin của từng hãng chỉ áp dụng theo tài liệu của hãng, không phải định mức hoặc xác nhận thay thế của linh kiện THL.
Đặt đầu phun và chi tiết lắp ghép tại Tân Hoàng Long
Tân Hoàng Long — www.gomsukythuat.com cung cấp đầu phun, chóp phun và ống bọc/đầu nối, hướng tới sản phẩm tốt nhất cho yêu cầu cụ thể của khách hàng. Chúng tôi tiếp nhận yêu cầu tùy chỉnh hình dạng, kích thước, ren và vật liệu theo mẫu hoặc bản vẽ đã được đối chiếu. Tham khảo nhóm chi tiết đầu phun và trao đổi cấu hình thực tế trước khi đặt; không mặc định một mẫu dùng được cho mọi kiểu gate.
